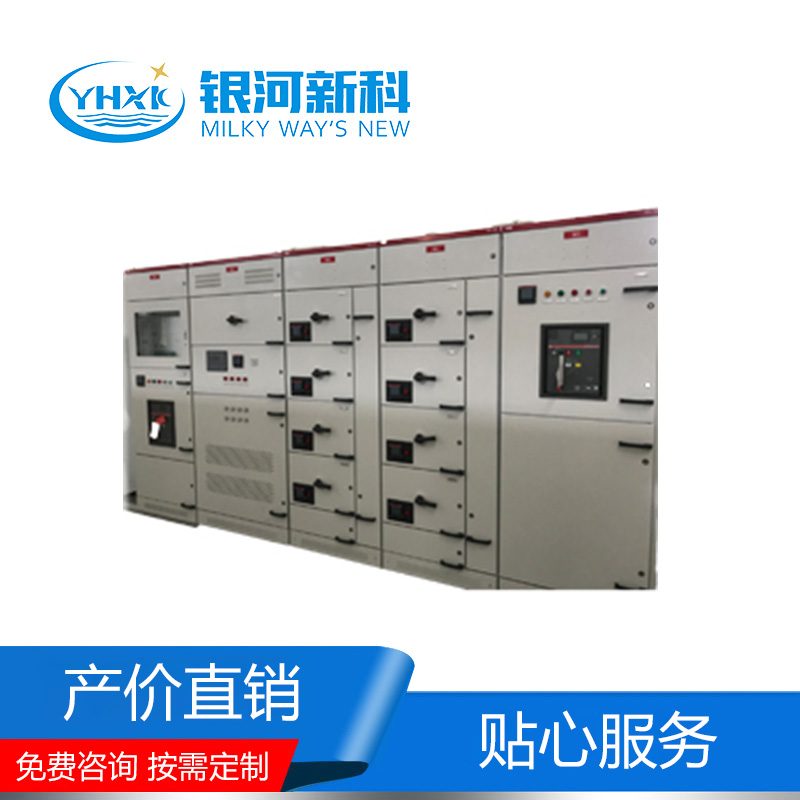

MD190低壓開關柜

MD190系列低壓開關柜是ABB參考?xì)W洲模塊組合型低壓開關柜的概念設計。技術標準符合EN60439-1，IEC60439國際標準和GB7251中國國家標準。MD190適用于各種領域的配電和電動機控制項目。1、產品特點　　1) 采用ABB系列低壓元件：Megamax及Emax空氣斷路器、Isomax和Tmax塑殼斷路器、A系列接觸器等，組成完善及最可信賴的低壓

立即咨詢

聯系熱線 15305260671

產品特點

1) 采用ABB系列低壓元件：Megamax及Emax空氣斷路器、Isomax和Tmax塑殼斷路器、A系列接觸器等，組成完善及最可信賴的低壓系統。

2) 高強度的G型型材使開關柜結構堅固。

3) 方案齊全，具備固定分隔式及抽屜式供任意先用組裝，并能保持外觀一致。

4) 采用模塊化框架設計，柜深度、寬度、高度方案靈活多變。

5) 排列緊湊，省空間、省成本。

6) 單元組件可由通用零件進行自由組合，靈活變化、適合不同項目需要。

7) 開關柜有不同的外殼防護等級和內部隔離形式，用戶可根據要求進行多種選擇。

8) 裝配方便、快捷，不需要特殊復雜的工具。

技術數據

項目	參數
額定絕緣電壓（V AC）	1000
額定運行電壓（V AC）	690
工頻耐壓（V AC/1m）	3500
額定沖擊耐受電壓（KV）	8
過壓類別	IV
污染等級	3
額定工作頻率	50HZ/60HZ
主母線最大額定電流	至6300A
額定峰值耐受電流（KA）	220
額定短時耐受電流（KA有效值/1s）	100
配電母線最大額定電流	3200A（固定式）	1600A（抽屜式）
額定峰值耐受電流（KA）	176	143
額定短時耐受電流（KA有效值/1s）	80	65
防電弧試驗IEC60439-1（KA）	50

結構設計

　　框架及外殼：MD190的框架系統以190毫米為一個標準模數(1U)，分G形的外框架及C形用作分隔小室同時增加柜體結構強度的內框架。外框架的連接采用三通角頭有助確?？蚣馨惭b的對稱度?？蚣軒в?9mm(1/10U)間隔孔及95mm(1/2U)間隔拉深攻絲孔，方便組裝多種不同組合方案。

　　MD190的外殼防護等級標準為IP31，正面是采用可從左面或右面打開的門板，帶有防水密封膠條及接地螺釘。后方采用門蓋，帶有防水密封膠條及散熱孔。外殼防護等級可按需要增至IP54(采用雙重前門，前外門帶優質強化玻璃)。

　　框架結構：MD190的框架結構是利用模數框架結構件使柜體的高度、深度及寬度都可按模數組合成多種不同的方案。

　　框架內部分成三個相互隔離的小室：

　　1) 單元組件的裝置小室

　　2) 主母線及配電母線的母線小室

　　3) 進出電纜小室(可上、下進出線)

　　主母線及配電母線：

　　4) 主母線裝配于母線小室，并可水平安裝于柜上至下任何水平位置。其中主母線安裝于中部水平方案，可節省垂直母排用量及減省柜寬度。

　　5) 主母線的容量為800A~6300A。

　　6) 配電母線以垂直方式安裝，配電母線的容量由800A~3200A。
